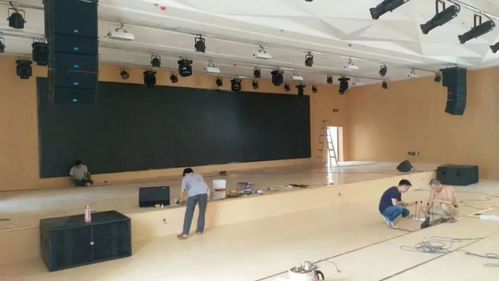

在弱電工程中，LED室內顯示屏的安裝是一項技術性較強的工作，其質量直接影響到最終的顯示效果、使用壽命及系統穩定性。本文將以圖解形式，分步詳解LED室內屏的安裝流程與關鍵注意事項，為工程人員提供一份清晰的實操指導。
第一步：安裝前準備與規劃
- 現場勘察與設計確認：需確認安裝位置的墻體結構（如實體墻、龍骨石膏板墻等）、承重能力、電源接入點及信號布線路徑。嚴格依據設計圖紙，在墻上精準標出顯示屏的外框定位點、電源插座及信號線接口位置。
圖解示意：圖紙上應清晰標注顯示屏尺寸（寬×高）、與地面的距離、觀看視角范圍，以及強電配電箱、網絡交換機/圖像發送設備的位置。
- 材料與工具準備：
- 顯示屏組件：LED模組（或箱體）、接收卡、電源、排線、電源線、網線等。
- 安裝結構件：根據墻體類型準備合適的安裝支架（如壁掛支架、吊裝件、鋁型材框架等）以及膨脹螺栓、自攻螺絲等緊固件。
- 工具：激光水平儀、電鉆、螺絲刀套組、扳手、萬用表、壓線鉗等。
第二步：安裝支撐結構
- 定位與打孔：使用激光水平儀，根據第一步的標記，在墻面精確標出支架或框架的固定點。確保多點位的水平與垂直。在承重墻上鉆孔，植入膨脹管。
關鍵點：對于輕質隔墻，必須在后方加裝實心木板或鋼結構進行加固，確保能承受顯示屏的重量。
- 固定支架/框架：將組裝好的壁掛支架或定制框架用膨脹螺栓牢固地固定在墻面上。再次使用水平儀校驗整體結構的平整度，任何微小的傾斜都可能導致屏體拼裝縫隙不均。
圖解示意：展示支架與墻體的連接細節，特別是多點受力分布圖。
第三步：屏體組裝與固定
- 模組/箱體安裝：通常從屏體的左下角或中心開始安裝。將LED模組或箱體逐個掛裝或鎖固到支架框架上，依次向四周擴展。
關鍵點：
- 安裝時需佩戴防靜電手環，防止靜電擊穿LED芯片。
- 模組之間拼接務必緊密、平整，使用橡膠錘輕輕敲擊調整，確保無縫拼接。
- 按廠家提供的編號順序安裝，便于后續信號連接。
圖解示意：以動畫分鏡或序列圖展示從中心向四周輻射的安裝順序，以及模組間卡扣/螺絲鎖緊的特寫。
- 初步調整：所有屏體單元安裝完畢后，從多個角度觀察屏面整體是否在一個平面上，對有輕微凸起或凹陷的單元進行微調。
第四步：電氣連接
這是安裝的核心環節，務必規范操作，遵循“先信號，后電源”的原則。
- 信號線連接：
- 使用屏蔽超五類或六類網線，從圖像發送設備（如發送卡、視頻處理器）連接到屏體第一塊接收卡，再通過排線或網線跳接至下一塊接收卡，形成串聯。
- 確保網線插頭卡緊，路線走向整齊，避免與電源線平行捆扎，以減少干擾。
- 電源線連接：
- 強電部分：從現場的配電箱單獨引一路空開至顯示屏專用電源插座，線徑需滿足顯示屏總功率要求，并留有裕量。
- 弱電部分：將開關電源的交流輸入端（AC L/N）連接到準備好的插座。直流輸出端（DC +V/-V）通過電源線連接到模組或箱體的電源接口。
- 關鍵點：嚴格遵循“一點接地”原則。將所有開關電源的接地端（GND）與屏體金屬框架、以及從配電箱引來的保護地線可靠連接，形成統一的接地系統，防止電位差引入干擾和安全隱患。
圖解示意：提供清晰的電源系統連接拓撲圖，并特寫接線端子壓接的規范做法。
第五步：系統調試與測試
- 上電前檢查：第三次全面檢查所有接線是否正確、牢固，無短路可能。用萬用表測量電源輸入端有無短路。
- 分級上電：先打開總空開，再逐個區域打開開關電源，觀察有無異常（冒煙、異響）。
- 軟件調試：連接控制系統，使用調試軟件設置顯示屏的尺寸、分辨率、IP地址、刷新率等參數。進行“逐點校正”（如果支持）以獲得最佳色彩均勻性。
- 顯示測試：播放純色（紅、綠、藍、白）畫面檢查有無壞點、色塊；播放灰度圖和動態視頻，檢查色彩過渡、刷新率及有無拖影。
第六步：收尾與防護
- 安裝裝飾邊框（如有），掩蓋屏體邊緣與墻體的接縫。
- 整理線纜，用扎帶固定，裝入線槽，做到美觀隱蔽。
- 清潔屏體表面。
- 向用戶提供操作培訓，并交付技術資料。
安全與注意事項
- 安全第一：高空作業必須系好安全帶；電氣作業必須斷電操作，驗電后進行。
- 防靜電：全程注意防靜電，尤其是干燥環境。
- 散熱：確保屏體周圍有足夠的散熱空間，背部離墻距離通常建議不小于10cm。
- 防水防潮：室內屏雖不要求防水，但應避免安裝在空調出風口正對面或可能滴漏水管的下方。
通過以上六個步驟的圖解與詳解，工程人員可以系統化、規范化地完成LED室內屏的安裝，確保項目質量與安全。
